Lexar“AI存储条”概念亮相Computex:将M.2 NVMe SSD像游戏卡带一样直插迷你PC

Lexar在Computex 2026提出“AI Storage Stick”概念,让M.2 NVMe SSD像游戏卡带一样直接插入迷你PC前面板,绕过USB/Thunderbolt桥接以降低延迟,并结合三级存储层次减轻AI大模型的内存压力。

2026年6月,存储厂商雷克沙(Lexar)在台北Computex展会上提出了“AI Storage Stick”概念,主张将M.2 NVMe SSD通过专用插槽直接嵌入迷你PC前面板,使其如同游戏卡带一样即插即用,无需USB或Thunderbolt外置盒。该概念针对AI大语言模型工作负载设计了三级存储层次(显存‑内存‑SSD),Lexar宣称可在实际场景中降低内存占用至少40%。与其一同展示的还有Lexar AI‑Grade Gen5 x4 NVMe SSD(DRAMless控制器),以及由华硕(ASUS)提供的原型迷你PC。

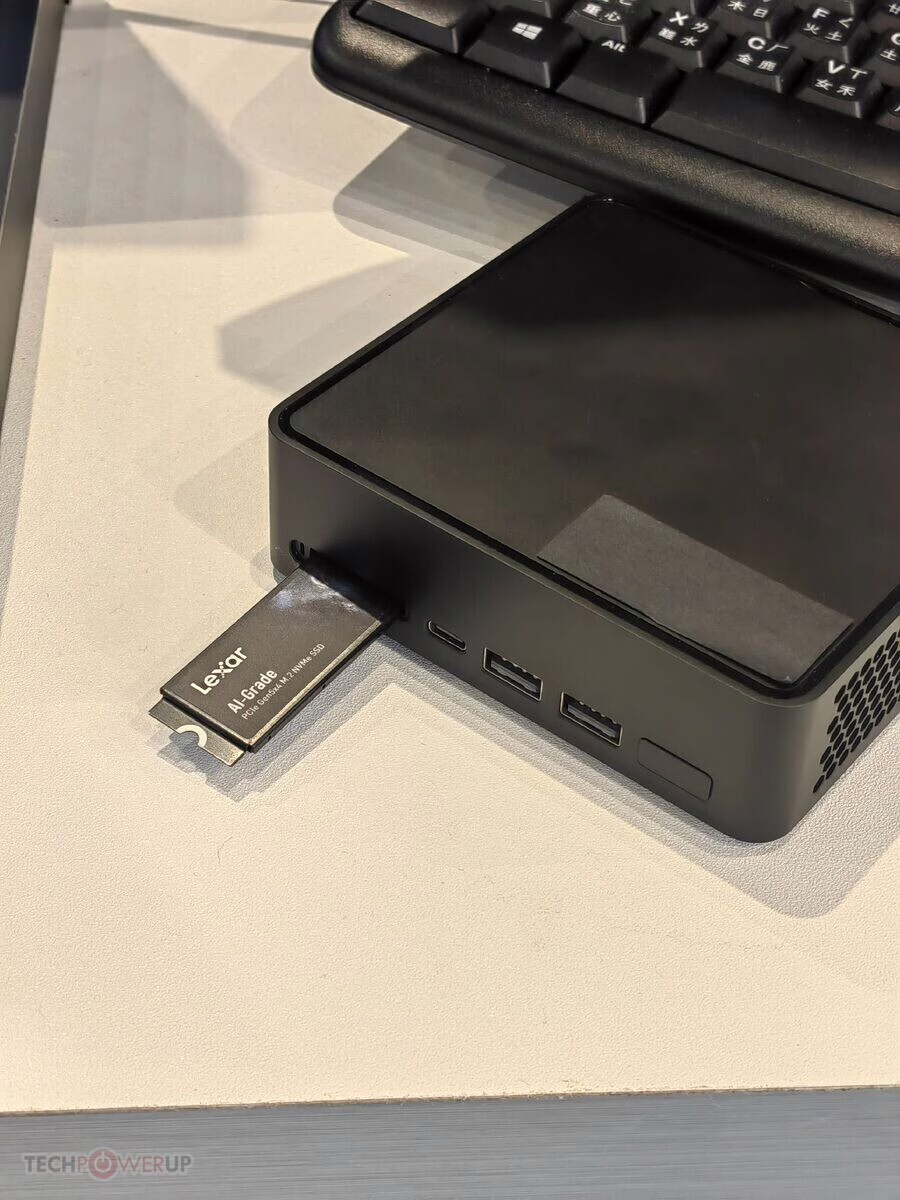

Lexar AI Storage Stick概念展示图
Lexar AI Storage Stick概念展示图(来源:TechPowerUp)

概念设计:SSD直插主机,省去外置桥接芯片

Lexar认为,M.2 NVMe SSD本质上与任天堂NES卡带没有区别——都是一个带有金手指接口的PCB模组,数据通过并行/串行总线传输。既然如此,为什么一定要通过USB/Thunderbolt桥接芯片才能把SSD当作便携存储?理想方案是让SSD直接插入主板的M.2插槽,但传统M.2插槽是为“安装一次且长期固定”设计的,不耐热拔插。

为此,Lexar与华硕合作设计了一个原型迷你PC,前面板预留了一个25 mm宽的插槽,内部连接着一根加固型M.2插槽,支持多次插拔。SSD本身只需套上一层金属保护套(jacket),而非完整的独立外壳,从而保持最低的物理厚度和散热效率。当SSD插入后,它直接通过PCIe通道与处理器或芯片组相连,完全跳过USB/Thunderbolt桥接控制器,理论上可获得更低的延迟和更高的能效。

不过,PCIe接口在物理规范上并非原生支持热插拔(Hot‑Plug),这是Thunderbolt和USB协议最初被设计的动因之一。Lexar和华硕尚未公布如何解决PCIe热插拔的电气与软件兼容性问题,但原型机的存在表明该概念已进入可行性验证阶段。

AI存储分层:显存、内存、SSD组成三级缓存

“AI Storage Stick”概念的核心动机是服务于大语言模型(LLM)推理和训练场景。Lexar提出了一套三级存储层次:L1为GPU显存,带宽最高、延迟最低;L2为系统内存,容量更大但速度次之;L3为NVMe SSD,容量最大但延迟最高。通过将部分模型权重或KV缓存卸载到SSD,LLM在有限显存和内存下仍能加载更大模型。Lexar内部测试称,采用这种分层方案可使系统内存占用减少至少40%。

这一思路与现有的GPU Direct Storage或SmartNIC存储卸载类似,但Lexar强调的是通过物理直连降低软件栈开销。直接插在主板上的M.2 SSD相比外置设备具有更低的协议开销,更符合AI PC对低延迟大容量存储的需求。

配套硬件:AI‑Grade Gen5 SSD与华硕NUC原型

与概念一同展出的还有Lexar AI‑Grade Gen5 x4 NVMe SSD。该硬盘基于PCIe 5.0接口,标称顺序读写速率接近Gen5上限,但采用DRAMless(无独立缓存)控制器设计,以平衡成本与功耗。Lexar表示,DRAMless架构在配合三级存储层次时反而能降低SSD自身延迟,因为系统可以直接透过NVMe队列管理数据流向。

原型迷你PC由华硕基于其NUC平台打造,前面板插槽布局紧凑。此外,Lexar还计划在后续推出AI‑Grade Gen4 SSD,并继续与华硕在NUC 15 Pro等机型上进行技术讨论,探索AI存储格式的标准化。目前尚未公布该概念或相关产品的量产时间与价格。

市场定位与现有挑战

Lexar“AI Storage Stick”概念瞄准的是逐渐兴起的AI PC细分市场。当本地运行LLM成为常态,用户需要一种便捷的方式来扩展可用存储/内存层级。直插SSD比更换系统内存更灵活,也比外接硬盘更高效。但如果要真正成为消费级标准,还需解决PCIe热插拔、插槽寿命、金手指氧化、操作系统原生热识别等工程难题。

另一方面,微软Windows 11在24H2/25H2中对NVMe驱动的支持持续改进,包括引入更快的驱动并撤除某些注册表修改方式,这为系统级存储热插拔提供了更好的软件基础。Lexar和华硕的尝试若能与操作系统生态配合,有可能催生出一种新型的“可插拔NVMe”形态。

总结

Lexar的“AI Storage Stick”概念将M.2 SSD从内部组件变成了可互换的用户可访问单元,类似多年前的ExpressCard或PC卡。在AI计算越来越个人化的趋势下,这种设计或许能成为PC存储灵活性的新方向。不过,从概念到量产仍有明显的技术鸿沟,尤其是PCIe热插拔和成本控制。值得关注的是,Lexar和华硕都将其视为“技术讨论”项目,而非立即量产的路线图。

名词解释与规格科普

M.2:一种计算机内部扩展接口规范,最初用于小型笔记本电脑,后广泛应用于SSD、无线网卡等设备。M.2 SSD常用尺寸为2280(22mm宽、80mm长)。

NVMe(Non‑Volatile Memory Express):基于PCIe总线的高速存储协议,专为闪存存储设计,相比AHCI拥有更低延迟与更高队列深度,是当前消费级SSD的主流接口协议。

PCIe(Peripheral Component Interconnect Express):高速串行计算机扩展总线标准,广泛用于显卡、SSD、网卡等设备。PCIe支持多种通道配置(x1、x4、x8、x16),并具备可选的SR-IOV与热插拔扩展能力,但消费级M.2通常默认关闭热插拔。

DRAMless:指SSD控制器不含独立的DRAM缓存。此类SSD通常通过主机内存缓冲区(HMB)技术借用部分系统内存作为缓存,以降低成本和功耗,适合移动设备或嵌入式场景。

本文参考来源:TechPowerUp
