谷歌（Google）近日为旗下最新健身追踪器Fitbit Air发布了官方设计指南及2D CAD图纸，公开了设备的精确尺寸、公差范围以及安装与拆卸力规格，允许第三方配件厂商和DIY爱好者通过3D打印自行制作表带、保护套等配件。该设备支持心率与血氧饱和度（SpO2）监测，基础生物追踪功能免费使用，高级AI教练服务订阅费用为每月9.99美元（约合72元人民币）或每年99.99美元（约合720元人民币）。Fitbit Air的电池续航时间约为7天，通过USB-C磁吸充电基座可在90分钟内完成充电。
设计指南详细拆解了Fitbit Air的两件式结构——核心模块“Pebble”（鹅卵石模块）容纳了传感器、电池及主要电子元件，外部的“Sleeve”（套筒）则包裹Pebble并连接表带。文件提供了Pebble与Sleeve的精确配合尺寸、材料厚度建议以及装配力的推荐值，厂商无需拆解样机即可开发高度贴合的产品。指南特别强调，所有第三方配件必须为心率与SpO2传感器预留足够开窗区域，确保传感器不被遮挡；同时表带需在佩戴时持续贴合皮肤，推荐使用无镍、低过敏的亲肤材料。
设计指南内容详解
官方发布的Fitbit Air设计资源包含多项关键工程参数：2D CAD文件以DXF格式提供，标注了设备主板轮廓、按键位置、充电触点坐标以及表带接口的卡扣几何形状。同时公布的还有公差分析表，明确了各配合面的最大与最小间隙，以及附件在安装与拆卸过程中应承受的拉力范围（例如表带拔出所需的力值）。这些数据对于注塑厂商和FDM（熔融沉积建模）3D打印机用户都具有直接参考价值。
除了机械规格，指南还列出了环境要求防护等级（IP68，可在1.5米水深下浸泡30分钟）和无线天线净空区的建议，提醒配件设计不可遮挡蓝牙与GPS天线。所有公开的图纸均遵循创作共用许可协议（CC BY 4.0），允许用户自由复制、修改并分发，但需标注来源为Google。
对DIY用户和配件生态的影响
谷歌将精密工程数据免费开放，大幅降低了第三方配件的研发门槛。此前，爱好者制作Fitbit Air兼容表带只能通过手工测绘或拆解官方样品，精度难以保证。现在借助官方2D CAD文件，3D打印用户可以直接导入建模软件进行个性化设计，例如添加卡扣、纹理或更换材质。对于小型工作室和个体创客，这意味着无需签署保密协议即可合法生产完全适配的配件。
从生态角度看，这一举措延续了谷歌对开放硬件的偏好。类似做法曾在 Pixel 手机的可修复性指南和 Android 的 AOSP 开源项目中体现。对于Fitbit Air而言，丰富的第三方配件能延长产品生命周期，同时也可能刺激官方配件的竞争。目前Fitbit Air的标准硅胶表带官方售价为29.95美元（约合216元人民币），第三方3D打印表带若采用更便宜的材料，价格有望降低。
设备核心规格回顾

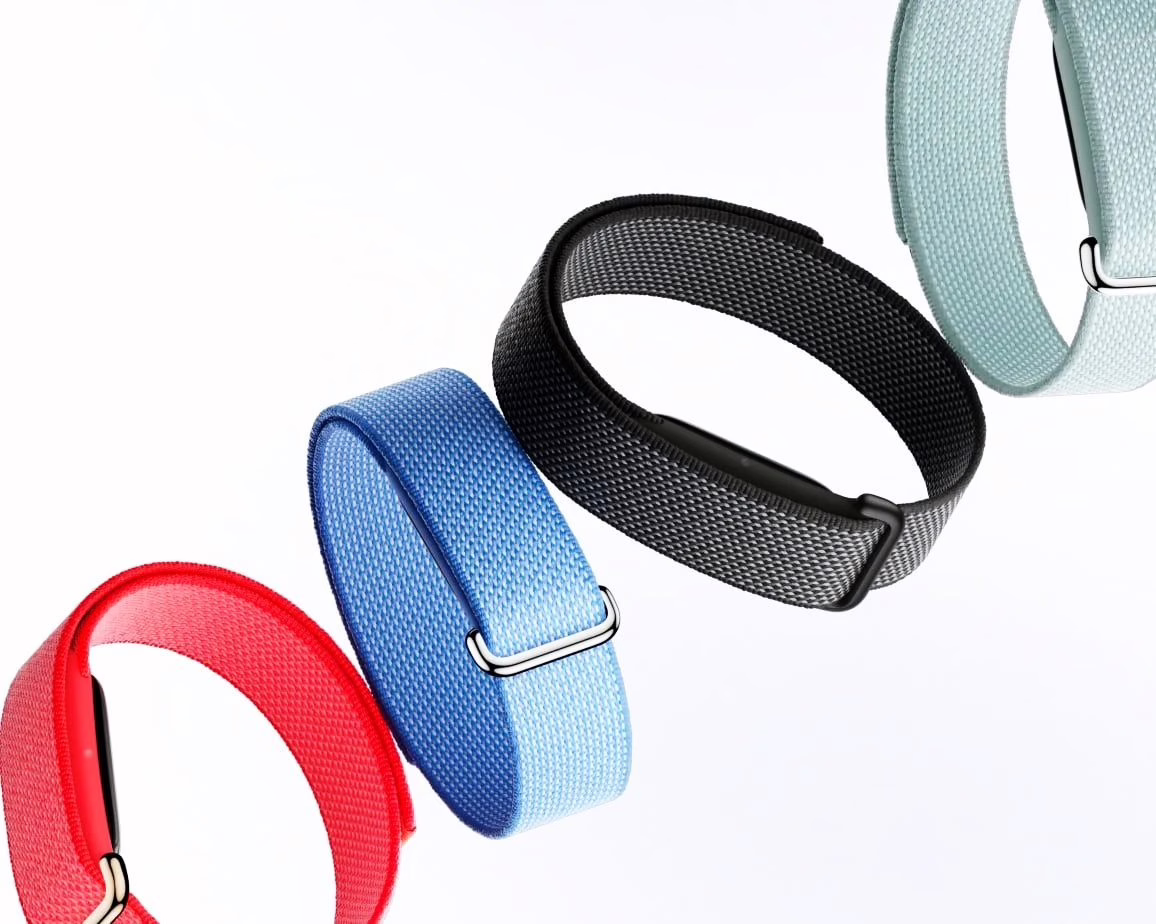

Fitbit Air于2025年5月正式发布，是Fitbit品牌归入谷歌后推出的首款独立健身追踪器。它取消了传统表盘设计，采用可更换“Pebble”模块，重量仅约26克。内置光学心率传感器、红血氧传感器和三轴加速度计，支持自动运动识别、睡眠分期分析和实时心率监测。所有核心生物指标记录均免费，无需订阅会员。
设备的续航能力在同尺寸产品中较为出色：官方标称正常使用可达7天，重度使用（连续GPS运动）约4天。充电采用磁吸USB-C接口，与谷歌Pixel系列充电协议兼容，但基座为专用件。机身存储可容纳7天详细的运动数据和30天日常活动数据，通过蓝牙5.3同步至Fitbit手机应用。
设计指南的发布并不影响设备本身的定价，Fitbit Air目前在美国官网售价为159.95美元（约合1152元人民币），国内上市时间尚未公布。对于热衷于3D打印和个性化设备的极客用户，谷歌此次开放数据使得Fitbit Air的配件定制门槛降至史上最低。
名词解释与规格科普：
名词解释：
2D CAD文件：计算机辅助设计（Computer-Aided Design）生成的二维工程图纸，包含精确的几何尺寸、公差标注和物料信息。本文中提供DXF格式，可直接导入AutoCAD、Fusion 360等软件用于3D建模和制造。
SpO2传感器：血氧饱和度传感器，通过发射红外和红光照射皮肤，根据血红蛋白对光线的吸收比率计算出血液中的氧气含量。Fitbit Air使用反射式传感器，可持续或按需监测。
FDM 3D打印：熔融沉积建模（Fused Deposition Modeling），一种将热塑性丝材加热熔化后层层堆积成型的技术。家用3D打印主流工艺，典型材料为PLA、PETG、TPU等。用于制作表带时建议选用柔性材料（如TPU）以提升佩戴舒适度。
